Өткізгіштерді параллель және тізбектей қосу

I. Сабақтың тақырыбы: Өткізгіштерді тізбектей және параллель жалғау
II. Сабақтың мақстаты:
1. Білімділік. Өткізгіштерді тізбектей және параллель жалғаудың негізгі заңдылықтары мен ерекшеліктерін түсіндіру.
2. Дамытушылық. Оқушылардың ой-өрісін, шығармашылық және танымдық қабілеттерін дамыту.
3. Тәрбиелік. Оқушыларды батылдыққа, көрегендікке, еңбекшілдікке тәрбиелеу.
III. Сабақтың түрі: Ашық сабақ.
IV. Сабақтың әдісі: Тірек-сызбалармен, формулалармен, құрал-жабдықтармен жұмыс.
V. Көрнекіліктер: Тірек-сызбалар, құрал-жабдықтар.
VI. Сабақтың барысы:
1. Ұйымдастыру.
2. Үй тапсырмасын тексеру. (тірек-сызбалар бойынша жауап беріңдер).

1- тірек-сызба

Өткізгіштерді параллель және тізбектей қосу


2- тірек-сызба

Өткізгіштерді параллель және тізбектей қосу



3. Жаңа сабақ:
Техникада және тұрмыста әр түрлі тұтынушылар: қыздыру шамдары, үтіктер, электр пештері, электрқозғалтқыштары және т.б элктр құралдарын пайдаланады. Бұлар әр түрлі жалғанады.
Өткізгіштерді жалғаудың тәсілдерін қарастрайық:

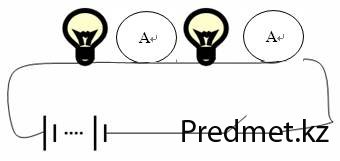

1-жағдай. Егер бірінші өткізгіштің соңы екінші өткізгіштің басымен, екіншінің соңы үшіншінің басымен жалғанса, онда мұндай қосуды тізбектей жалғау деп атайды (1-сурет).

Өткізгіштерді параллель және тізбектей қосу

1- сурет

Өткізгіштерді параллель және тізбектей қосу

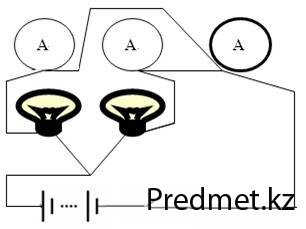

2-сурет
2-жағдай. Егер өткізгіштердің басын бір ғана А нүктесінде, ал ұштарын екінші бір В нүктесінде жалғасақ, онда мұндай жалғауды өткізгіштерді параллел жалғау деп атайды (2-сурет).

3-тірек-сызба

Өткізгіштерді параллель және тізбектей қосу



VII. Сабақты қорыту.
1. Есептер шығарту

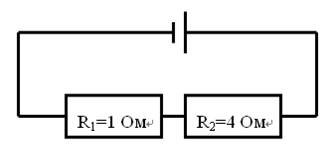

1-есеп. R1 резистордағы кернеу 3 В-қа тең. R2 резистордағы кернеу неге тең?
Берілгені:
U1=3B; R1=1Ом; R2=4Ом
т/к: U2-?
Шешуі:
Екі резистор тібектей жалғанғандықтан өтетін ток күші бірдей. Сондықтан өткізгіштерді тізбектей жалғау кезіндегі формулаларды қолданамыз.
Өткізгіштерді параллель және тізбектей қосу
; . формуласынан шығатыны
Өткізгіштерді параллель және тізбектей қосу


Жауабы: U2=12B
2-есеп. Әрқайсысы 6 Ом резистордың қосылу сызба нұсқасы суретте көрсетілген. Электр тізбегінің барлық бөлігіндегі жалпы кедергісін анықтаңдар.
Берілгені:
R1=R2=R3=6 Ом
т/к: Rж-?
Шешуі:
Бұл сызбада астыңғы екуі параллаль жалғанып, үстіңгі біреуіне тізбектей жалғанаған. Сондықтан екі түрлі жалғау жағдайын қарастырамыз.
Өткізгіштерді параллель және тізбектей қосу


Өткізгіштерді параллель және тізбектей қосу


Жауабы: Rж=9 Ом
2. Тест тапсырмаларын орындату.
VIII. Бағалау.
IX. Үйге тапсырма. Tарау бойнша барлық формулаларды жаттау.
